Что включает техническое диагностирование оборудования?
Техническое диагностирование оборудования представляет собой комплексную проверку его фактического состояния, работоспособности и соответствия нормативным требованиям. Услуга применяется для определения возможности дальнейшей безопасной эксплуатации, выявления причин неисправностей, оценки остаточного ресурса и подготовки обоснованного решения о ремонте, модернизации, замене или продлении срока службы. Диагностирование проводится для сосудов, котлов, трубопроводов, грузоподъемных механизмов, резервуаров, металлоконструкций, технологических установок и другого оборудования, работающего под нагрузкой или во взрывоопасной среде.
В состав работ обычно входят:
1. Изучение паспорта оборудования, руководства по эксплуатации, монтажных документов, актов предыдущих обследований, ремонтных ведомостей и иной производственной документации.
2. Визуальный контроль доступных поверхностей, сварных соединений, крепежа, защитных покрытий, элементов опор и мест возможного образования трещин.
3. Измерительный контроль толщины стенок, геометрических параметров, зазоров, деформаций, овальности, прогибов и других характеристик.
4. Неразрушающий контроль, включая ультразвуковой контроль, радиографический контроль, магнитопорошковый или капиллярный методы при необходимости.
5. Анализ выявленных дефектов, расчет их влияния на прочность и устойчивость конструкции, оценка коррозионного износа и остаточного ресурса.
6. Оформление протоколов контроля, технического отчета и заключения лаборатории с указанием фактического состояния объекта и допустимых условий дальнейшей эксплуатации.
Работы выполняются с учетом назначения оборудования, его конструкции, рабочей среды, температуры, давления, режима нагружения, истории эксплуатации и локальной документации предприятия. В Колпине специалисты компании Авеста ОТиПБ организуют обследование с учетом действующих правил промышленной безопасности. Стоимость отдельных мероприятий может начинаться от 7221 руб. и определяется после анализа технического задания, состава оборудования и требуемых методов контроля.
Какие дефекты выявляются при диагностировании оборудования?
В ходе технического диагностирования выявляются повреждения, которые невозможно надежно определить только по внешнему виду или по результатам обычного технического обслуживания. Специалисты оценивают состояние основного металла, сварных соединений, крепежных деталей, защитных покрытий, опор и элементов, воспринимающих нагрузку. Особое внимание уделяется дефектам, способным привести к потере герметичности, снижению прочности, разрушению конструкции или аварийному останову оборудования.
При обследовании могут быть обнаружены:
1. Дефекты сварных швов, включая трещины, непровары, несплавления, поры, подрезы, наплывы, шлаковые включения и геометрические отклонения.
2. Поверхностные дефекты, заметные при визуальном контроле, а также скрытые повреждения, определяемые специальными методами неразрушающего контроля.
3. Внутренние дефекты металла и сварных соединений, выявляемые посредством ультразвукового контроля или радиографического контроля.
4. Коррозионный износ, язвенные повреждения, локальное истончение стенок, равномерную потерю металла и следы воздействия агрессивной рабочей среды.
5. Деформации, трещины, нарушение соосности, ослабление соединений, износ резьбы, повреждение опор и изменение геометрии ответственных элементов.
6. Следы перегрева, усталостного разрушения, кавитации, эрозии, вибрационного воздействия и механических повреждений.
Результаты каждого измерения сопоставляются с проектными параметрами, паспортными данными, требованиями нормативной и производственной документации. При необходимости выполняются дополнительные исследования, позволяющие определить происхождение дефекта и скорость его развития. Отдельно оцениваются механические свойства металла, если есть признаки снижения прочности или длительного воздействия высоких температур. По итогам оформляются протокол контроля и технический отчет, где указываются координаты повреждений, их размеры, степень опасности и рекомендации по устранению. При выявлении критических нарушений ответственные лица предприятия получают информацию о необходимости ограничения эксплуатации, ремонта или проведения повторной проверки соответствия. Компания Авеста ОТиПБ выполняет работы в соответствии с утвержденными методиками, а обследования проводит аттестованная лаборатория.
Какие методы контроля применяются при техническом диагностировании?
Выбор методов контроля зависит от типа оборудования, материала изготовления, характера рабочей среды, доступности поверхностей, предполагаемых механизмов разрушения и требований нормативных документов. Универсального метода для всех объектов не существует, поэтому программа обследования формируется с учетом конструкции и потенциально опасных зон. Сначала выполняется анализ исходных данных и визуальный контроль, затем применяются измерительные и специализированные методы, позволяющие подтвердить или опровергнуть наличие повреждений.
Наиболее часто используются следующие способы:
1. Визуальный контроль. Проверяется состояние поверхности, сварных швов, соединений, защитного покрытия, арматуры, люков, фланцев, опор и доступных внутренних участков. Метод помогает обнаружить коррозию, деформации, трещины, подтеки, следы перегрева и другие внешние признаки неисправностей.
2. Измерительный контроль. Определяются фактическая толщина металла, размеры дефектов, остаточная толщина стенки, геометрические отклонения, прогибы, овальность, зазоры и другие параметры.

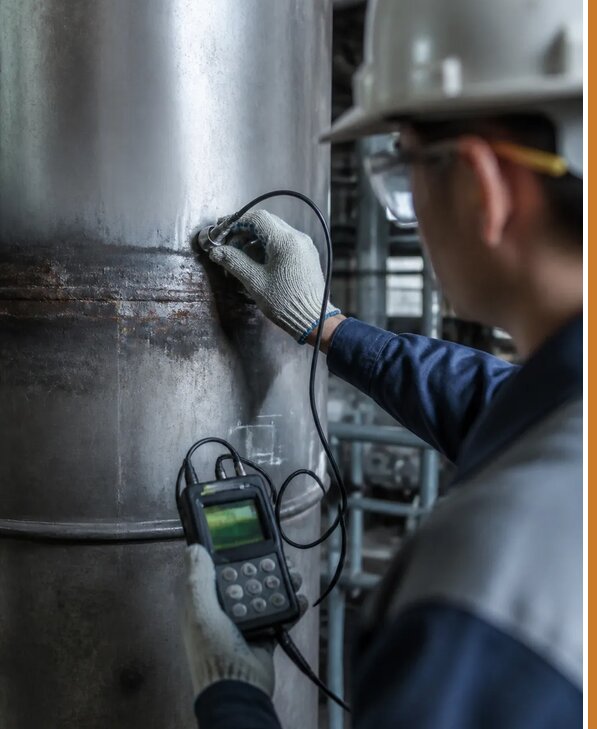

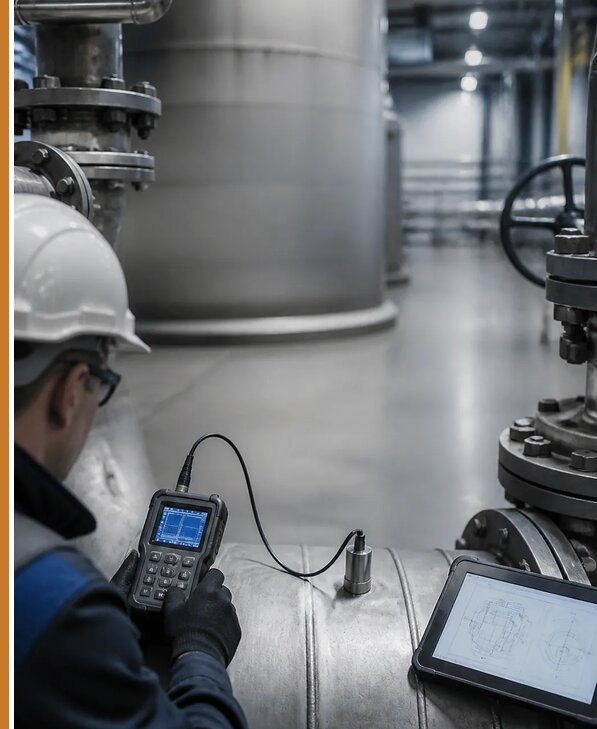

3. Ультразвуковой контроль. Применяется для поиска внутренних дефектов сварных соединений и основного металла, а также для измерения толщины без демонтажа оборудования.
4. Радиографический контроль. Позволяет получить изображение внутренней структуры сварного соединения и выявить включения, поры, непровары и другие несплошности при соблюдении требований безопасности.
5. Магнитопорошковый и капиллярный контроль. Используются для обнаружения поверхностных и подповерхностных трещин, не всегда заметных при обычном осмотре.
6. Проверка твердости, анализ металла, исследование механических свойств и расчет остаточного ресурса. Такие работы назначаются при подозрении на изменение структуры материала, перегрев или длительную эксплуатацию.
Применение методов оформляется в программе обследования. Для каждого способа указываются зона контроля, объем, оборудование, критерии оценки и требования к оформлению результатов. После завершения работ заказчик получает протоколы контроля, фотофиксацию при необходимости, технический отчет и заключение лаборатории. В Ленинградской области обследования проводятся с учетом местных климатических условий, особенностей эксплуатации и действующих правил промышленной безопасности. Перед началом работ специалисты определяют безопасный порядок остановки, очистки, подготовки и допуска оборудования.
Когда необходимо проводить техническое диагностирование оборудования?
Техническое диагностирование необходимо проводить не только после возникновения неисправности, но и в плановом порядке, когда требуется подтвердить безопасность дальнейшей эксплуатации. Периодичность и объем обследования зависят от вида оборудования, его технических характеристик, срока службы, условий работы, категории опасности, требований изготовителя и действующих нормативных документов. Отдельные виды оборудования подлежат диагностированию перед продлением назначенного срока службы, после выработки расчетного ресурса или при невозможности подтвердить безопасное состояние по имеющимся документам.
Основаниями для проведения работ могут быть:
1. Окончание установленного срока службы или расчетного ресурса оборудования.
2. Подготовка к продлению эксплуатации, капитальному ремонту, реконструкции, модернизации или изменению рабочих параметров.
3. Обнаружение утечек, трещин, деформаций, повышенной вибрации, перегрева, коррозионного износа и других признаков ухудшения состояния.
4. Авария, инцидент, отказ, внезапная остановка или воздействие недопустимой нагрузки.
5. Перемещение, повторный монтаж, длительный простой, изменение рабочей среды или технологического процесса.
6. Отсутствие паспорта, утрата производственной документации, несоответствие маркировки или сомнения в достоверности сведений о предыдущих обследованиях.
7. Требование контролирующей организации, экспертной комиссии, технического руководителя или ответственных лиц предприятия.
Если оборудование продолжает работать с неустраненными повреждениями, небольшая неисправность может перейти в опасный дефект. Поэтому ранняя оценка состояния позволяет своевременно запланировать ремонт, заменить изношенный элемент, скорректировать режим эксплуатации и снизить вероятность аварии. По итогам обследования определяется, допускается ли дальнейшая работа без ограничений, необходимы ли дополнительные мероприятия или эксплуатацию следует приостановить до устранения нарушений. Проверка соответствия выполняется по фактическим данным, а не только по внешнему состоянию. Специалисты компании Авеста ОТиПБ учитывают историю объекта, результаты предыдущего контроля и условия его использования. Запрос на предварительную оценку состава работ можно направить Юрию Артемовичу. При заказе услуги под ключ скидка от 15 процентов.
Какие документы оформляются по результатам технического диагностирования?
Результаты технического диагностирования оформляются комплектом документов, подтверждающих объем выполненных работ, примененные методы и фактическое состояние оборудования. Состав документации зависит от объекта, цели обследования, требований нормативных актов и условий технического задания. Документы должны быть понятны эксплуатации, специалистам по промышленной безопасности, ремонтным подразделениям и контролирующим органам, поскольку на их основании принимается решение о дальнейшем использовании оборудования.
В комплект обычно входят:
1. Программа или план технического диагностирования с указанием объекта, последовательности операций, зон обследования и применяемых методов контроля.
2. Акт допуска или подготовки оборудования к обследованию, если требуется подтверждение отключения, очистки, охлаждения, освобождения от рабочей среды и обеспечения безопасного доступа.
3. Протокол контроля по каждому виду исследований. В нем отражаются примененное оборудование, его идентификация, параметры контроля, результаты измерений, координаты обнаруженных дефектов и критерии оценки.
4. Ведомость выявленных повреждений с описанием характера, размеров, расположения и предполагаемой причины образования дефекта.
5. Фотофиксация, схемы, эскизы, карты толщин и другие графические материалы, позволяющие точно определить проверенные зоны.
6. Технический отчет с анализом полученных данных, сопоставлением результатов с проектными и нормативными требованиями, оценкой остаточного ресурса и описанием ограничений эксплуатации.
7. Заключение лаборатории, содержащее вывод о техническом состоянии, возможности дальнейшей работы, необходимости ремонта, повторного контроля или замены элементов.
8. Рекомендации для ответственных лиц по устранению дефектов, срокам повторного обследования, контролю соблюдения требований и безопасным режимам эксплуатации.
Документы составляются на основании первичных результатов, поэтому внесение недостоверных или непроверенных сведений недопустимо. При выявлении несоответствий специалисты указывают их фактическое местоположение и степень влияния на надежность оборудования. Если требуются ремонтные работы, в рекомендациях обозначаются необходимые виды восстановления и последующая оценка качества ремонта. Компания работает Пн-Пт 09-18 Сб-Вс вых.. С 2011 года по 2026 выполнено более 2176 заказов, связанных с обследованием и оценкой состояния технических устройств. Для уточнения состава итоговой документации используется информация из паспорта, проектных материалов и локальных регламентов предприятия. Контактный телефон: +7 931 105-63-33.
